直线位移传感器

科瑞的直线位移传感器采用LVDT线性差动变压器原理。它由一个初级线圈、两个次级线圈、铁芯、线圈骨架、外壳等部件组成。

初级线圈、次级线圈分布在线圈骨架上,线圈内部有一个可自由移动的杆状铁芯。当铁芯处于中间位置时,两个次级线圈产生的感应电动势相等,这样输出电压为零;当铁芯在线圈内部移动并偏离中心位置时,两个线圈产生的感应电动势不等,有电压输出,其电压大小取决于位移量的大小。

为了提高传感器的灵敏度,改善传感器的线性度、增大传感器的线性范围,设计时将两个线圈反串相接、两个次级线圈的电压极性相反,LVDT输出的电压是两个次级线圈的电压之差,这个输出的电压值与铁芯的位移量成线性关系。

产品优势

  • 测量范围广:从±1mm(2mm)到±300mm(600mm)

  • 线性精度高:可达0.1%FS

  • 重复精度高:可达0.1µm

  • 耐高压:可达400bar

  • 工作温度范围宽:-40°C…+200°C

  • 防护等级高:可达IP69K

  • 输出方式可选:AC,0...10V,±10V,0...5V,±5V,4...20mA,0...20mA

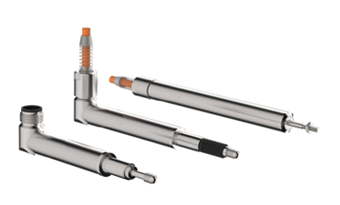

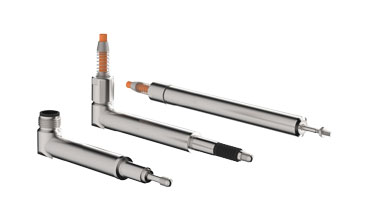

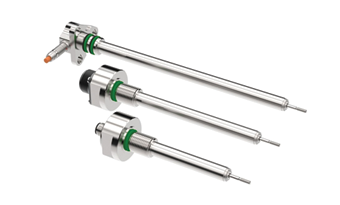

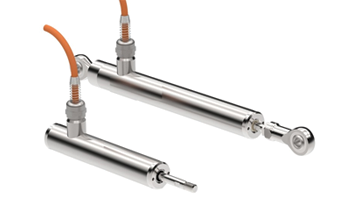

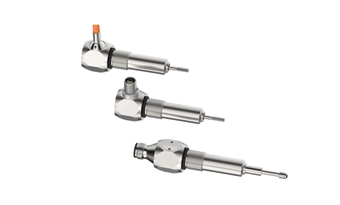

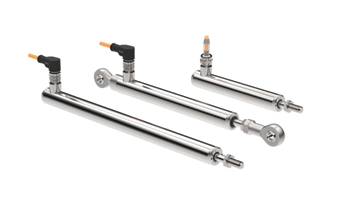

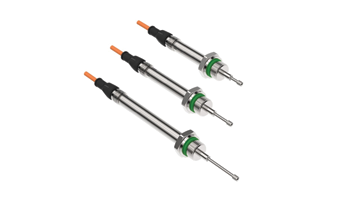

产品系列

应用领域

  • 几乎适合所有工业和实验室应用

  • 医药和食品工业

  • 液压和气动缸、伺服阀
